電磁リフティングロール(EROLL型)
電磁リフティングロールとは、電磁石を内蔵したマグネットローラのことで、主に鉄鋼関連設備の高速振り分けに使用されています。
| 1.寸法 | 2.仕上 | 3.規格 |

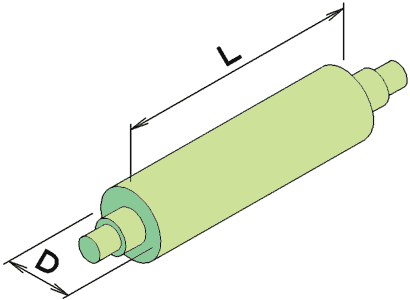

| Ｄ：ロール外径（mm） Ｌ：ロール長さ（mm） |
無記号：標準 Ｃ：クラウニング仕上 ＩＨ：高周波焼入れ Ｍ：外周硬質メッキ |
ＣＥ：ＣＥ規格対応品 ＵＬ：ＵＬ規格対応品 ＣＣＣ：ＣＣＣ規格相当品 |
| 4.電磁石の電圧 | 5.オプション | |
| 無記号：DC80V DC[ ]V：電圧を指定 |
フォーシング[ ]% |
製作例：EROLL-211Dx2050L-DC40V-500%
通板の高速振り分けに最適
主に製鉄ラインでのパス振分け用として使用されています。
下図において、左側から通板されてきた板は下側電磁リフティングロールがONになると流れ方向Ｂに導かれ、
上側電磁リフティングロールがONになるとＡ方向の次工程へ振り分けられます。
通板途中のサンプリングピックアップや、コイル継ぎ合わせ部分の取出に使用されています。
ラインスピード80m/min前後が多いですが、フォーシング電源との併用により最高330m/minの高速ラインの実績もございます。
