電磁式マグネットホルダ EMH

EMH型電磁式マグネットホルダ(規格品)

 電磁石を使用した、マグネットホルダです。弊社の電源を使用して機械と連動しての磁力の入り切りが自動で行え、吸着力を電気的に調整できます。屈曲や耐振動性に優れたケーブルを使用しています。
 自動プレスの材料送りや、各種自動化機器から工業用ロボットのハンド部分など、あらゆる分野で応用できます。

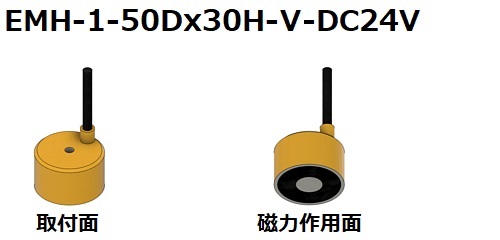

EMH EMH寸法図
型式 φD H A 定格電圧 容量
(W)
重量
(kg)
コード径
(mm)
EMH-1-30x30-S-DC24V 30 30 M5×10 DC24V (3.8) (0.20) (φ6.0)
EMH-1-30x40-S-DC24V 30 40 M6×12 DC24V (2.6) (0.20) (φ6.4)
EMH-1-40x30-S-DC24V 40 30 M6×12 DC24V 3.1 0.25 φ6.4
EMH-1-50x30-S-DC24V 50 30 M8×15 DC24V 4.3 0.35 φ6.4
EMH-1-60x40-S 60 40 M8×15 DC80V 14.4 0.68 φ6.4
EMH-1-70x50-S 70 50 M10×20 DC80V 40.3 1.2 φ7.0
EMH-1-70x60-S 70 60 M10×20 DC80V (46.0) ( - ) (φ7.0)
EMH-1-100x70-S 100 70 M10×20 DC80V 40.0 3.3 φ7.0
EMH-1-125x80-S 125 80 M16×20 DC80V 67.2 5.9 φ10.8
EMH-1-160x90-V 160 90 M20×35 DC180V 66.4 11.0 φ10.8
EMH-1-210x100-S 210 100 M20×25 DC80V 273.6 21.0 φ12.4
(標準コード長さ:1.5m)

*この他指定寸法にて製作いたします。

電磁マグネットホルダの組み合わせ特殊型製作例

電磁マグネットホルダの吸着能力表

t20定盤に吸着させ、最大吸着力を測定したものです。

型式 吸着力(kgf)
EMH-1-30x30-24V 7.2
EMH-1-30x40-24V 6.3
EMH-1-40x30-24V 13.8
EMH-1-50x30-24V 34.8
EMH-1-60x40 59.4
EMH-1-70x30 65.0
EMH-1-70x60 127.3
EMH-1-80x30 120.0
EMH-1-100x70 192.4
EMH-1-125x80 462.5
EMH-1-160x90-180V 911.4
材質SS400、吸着面t20定盤(▽▽加工面)

板厚の違いによる吸着力

□150mmx150mmのテスト鉄板に吸着させ、各板厚の吸着力を測定したものです。
(吸着力単位:kgf)

型式/板厚 0.6t 0.8t 1.0t 1.2t 1.6t 2.3t 3.2t 4.5t
EMH-1-40x30-24V 1.6 2.9 3.9 6.4 8.5 8.7 -- --
EMH-1-70x30 2.0 3.0 4.5 6.5 10.0 20.0 35.0 --
EMH-1-80x30 2.0 3.5 5.5 7.5 12.0 22.5 45.0 --
EMH-1-120x120VR
(#14442-8)
6.8 10.2 13.8 17.1 23.7 42.3 72.0 120.2

SEP-S型励磁電源1台で動作可能なEMH数量(早見表)

型式 容量
(W)
SEP型励磁電源
1S 2S 3S 5S 5SB 10S 10SB
EMH-1-40×30-S-DC24V 3.1 8 16 24 40 - 80 -
EMH-1-50×30-S-DC24V 4.3 6 12 18 30 - 60 -
EMH-1-60×40-S 14.4 - - - - 24 48 48
EMH-1-70×50-S 40.3 - - - - 12 - 24
EMH-1-100×70-S 40.0 - - - - 4 - 8
