SPRH型マグネットレール
強力な吸着力を有するタイプで、製缶工場・自動車工場等で幅広く利用されています。
ケーシングはすべてステンレス(SUS304)を使用しており、多様な環境で使用できます。
ワークがレールの中央部分に集まるように磁力構成をしてあります。
ＰＰ型マグネットプーリと組み合わせて使用する場合、末端の特殊加工が必要になります。
（旧型式：SRF）

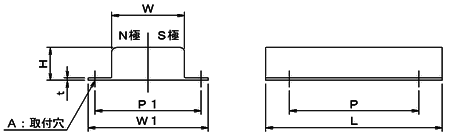

| 型式 | ケーシング | W | W1 | H | t | P・P1・L | A(取付穴) | 重量(kg/m) |
| SPRH-62 | 標準型 (製缶 工場 向) |
62 | 102 | 28 | 2 | ご指定寸法 | ご指定寸法 | - |
| SPRH-82 | 82 | 122 | - | |||||
| SPRH-122 | 122 | 180 | - | |||||
| SPRH-150 | 150 | 210 | - | |||||
| SPRH-64 | 強化型 (自動車 工場向) |
64 | 104 | 30 | 4 | ご指定寸法 | ご指定寸法 | - |
| SPRH-84 | 84 | 124 | - | |||||
| SPRH-124 | 124 | 180 | - |
＊この他指定寸法にて製作いたします。
SPRH-64 の吸着力および磁束密度
テスト鉄板□100mmx100mmの各板厚(t0.6〜t3.2)の吸着力および最大磁束密度を測定したものです。
なおシート自重はあらかじめ引いてあります。
| ギャップ (mm) |
吸着力(kgf) | 最大磁束密度 (T) |
||||
| t0.6 | t0.8 | t1.2 | t2.3 | t3.2 | ||
| 1.5 | 3.5 | 4.1 | 5.3 | 7.5 | 9.0 | 0.11 |
| 4.0 | 2.1 | 2.6 | 3.4 | 5.3 | 6.0 | 0.09 |
| 10.0 | 1.1 | 1.3 | 1.8 | 2.4 | 2.7 | 0.055 |
| 15.0 | 0.6 | 0.7 | 1.0 | 1.3 | 1.5 | 0.04 |
