永磁式マグネットホルダ PMH

PMH型永磁式マグネットホルダ

 ワークの固定や搬送やパレタイザ・デパレタイザ等のハンドをはじめ、位置決め装置等の周辺機器部門にも幅広く応用できます。吸引力はあまり強くありませんが、弊社独自の設計により吸着力が強く出るように工夫しています。
 角型やV型など特殊仕様も対応可能です。

1.形状※1 2.取付形状 3.寸法※2
無記号:標準(円筒形)
Q:角形
SN:サンドイッチ型
V:V型
0:オネジ
1:メネジ
2:貫通穴
D:ホルダ径(mm)
L:ホルダ高さ(mm)
磁石仕様※2
無記号:標準
N:強力型
S:耐熱型

※1複数選択する場合はアルファベット順に表記して下さい。 ※2角形の場合はホルダ幅(W)xホルダ高さ(H)xホルダ長さ(L)の順に表記して下さい。

製作例

PMHSN−0−N型(特注品 #15533-1) PMHQSN−2型(特注品)
PMHSN−0−N型(特注品 #15533-1) PMHQSN−2型(特注品 )

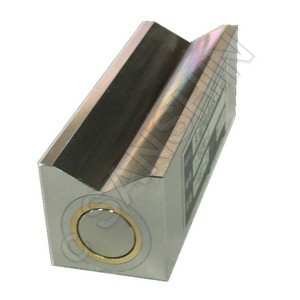

V型マグネットホルダー(特注品 #18021-1)
V型マグネットホルダー(特注品 #18021-1)
*この他指定寸法にて製作いたします

その他特殊形状品製作例

治具固定用永磁マグネットホルダ(特注品) 治具固定用永磁マグネットホルダ
#17834-1(特注品)


パイプや丸棒などのワークを固定するための治具です
治具の使用イメージ
