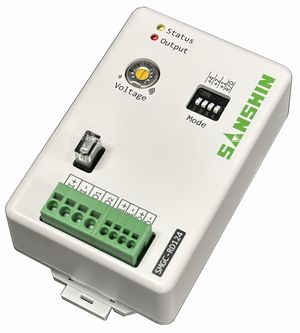

逆励磁・消磁切換に対応した電源ユニット SMGC-RD124

電磁石（リフティングマグネット等）の制御において、最大の課題である「ワークの釈放不良」。 本製品は、従来の電圧・時間管理ではなく、磁力の源である「電流」を直接制御する新方式を採用。 励磁OFF時の残留磁気を劇的に低減し、確実性と安全性が求められる現場で幅広くご使用いただけます。

「電圧制御」から、「電流制御」へ！ 残留磁気を劇的に低減します！

• 高安定DC出力
  　励磁用途に適した安定したDC24V電源を供給
• 消磁回路内蔵
  　独自の電流制御アルゴリズムで残留磁束を極小化
• 小型・省スペース
  　制御盤内の隙間に収まるW70mmのコンパクト設計
  （DINレール対応）

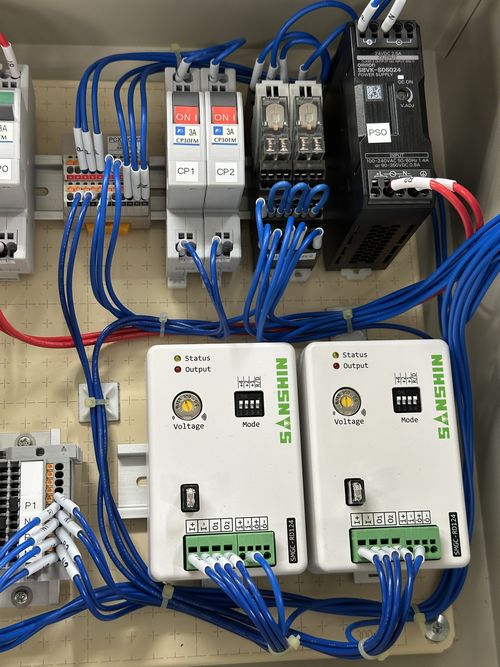

盤内設置イメージ（DINレール取付）

なぜ、「電流制御」なのか？ 競合製品との決定的な違い

確実なワーク釈放（消磁性能）：従来のDC24V電源（他社製など）は「電圧と時間」を設定して逆励磁を行いますが、 コイル温度の変化、ワーク厚の変化により、実際の消磁効果にはバラつきが生じます。
　本製品は「電流フィードバック制御」を採用。設定した減衰カーブに従って正確に電流を流すことで、 SPCC材やハイテン材などの残留磁気を 3〜4ガウスレベルまで低減することに成功しました。

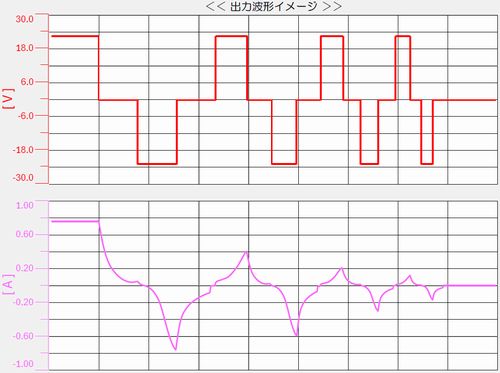

消磁運転例：交番励磁により、スムーズな磁束低減を実現

導入メリット

• 残留磁気によるトラブル低減
  　ワークの連れ回りや落下ミスを防止し、
  チョコ停の削減
• 調整工数の削減
  　ボリューム調整の難しさを排除し、
  スイッチ一つで最適な消磁設定が可能
• 動作の高速化・確実化

製品比較表

	山信製 SMGC-RD124	他社製
消磁運転（機能）	あり	なし
逆励磁運転（機能）	あり	あり
制御方式	電流制御	電圧 x 時間
設定方法	DIPスイッチ	ボリューム x2

SES-805電源ユニット仕様

項目		仕様
主回路	入力電圧	DC24V ±5％
	出力電圧	表面トリマーによる調整：DC8〜23V
	出力電流	最大1A
制御回路	入力	DC24V / 10mA
	出力	フォトカプラ出力：DC24V / 20mA
機能	運転	逆励磁・消磁運転
	保護ヒューズ	1.6A（大東通信機：HM16）
構造	保護等級	IP20
	取付方法	DIN EN 60715：TH35mm レールマウント
	筐体材質	ABS

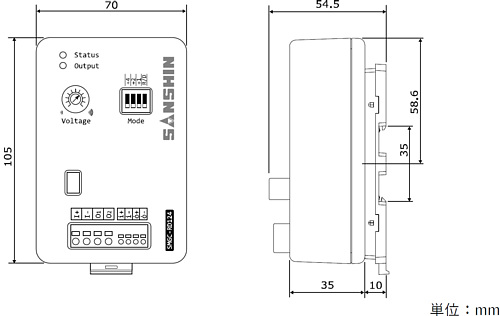

	寸法	(W)70mm x (H)105mm x (D)55mm
	質量	0.15kg
